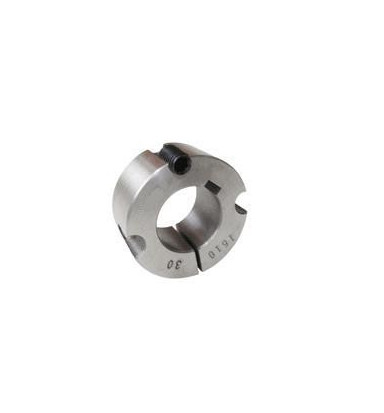

Moyeu amovible - Type 1610 - Taper Lock

Documentation technique

Matière

Fonte haute résistance EN-GJL-250 UNI EN 1561

Description

Elément indispensable pour la liaison entre un arbre de transmission et un grand nombre d’organes mécaniques tels que pignon, disque, roue fonte, poulie, accouplement élastique, plateau à souder ou à boulonner.

Les moyeux sont phosphatés pour une résistance à la corrosion 200hbs.

Les usinages sont au norme H7 pour l’alésage et DIN 6885 – UNI 6604 pour les clavettes.

Contenu de la boîte

Vendu à l’unité, vis et notice incluse.

Bon à savoir

Les 2 vis sont destinées d’une part, aux deux filetages de la poulie ou du pignon et, d’autre part, aux 2 côtés borgnes du moyeu. L’ensemble se bloquera en fin de serrage.

Autrement dit, il faut associer les deux côtés borgnes du moyeu aux deux côtés avec filetage de la poulie ou du pignon.

Sur mesure

Possibilité d’alésage et/ou clavetage hors standard sur demande.

Nous transmettre un plan ou un croquis (lisible, avec cotes apparentes) au mail suivant : production@tri.fr

Liste d’envies
Liste d’envies
Expédié sous 24h
Expédié sous 8 jours
Délai spécifique
Nom Produit Référence ø D1 Vis ø d Type S 3D Prix Disponibilité Quantité Panier
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 12 mm 1610.12 57 3/8" x 5/8" 12 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 14 mm 1610.14 57 3/8" x 5/8" 14 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 15 mm 1610.15 57 3/8" x 5/8" 15 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 8 jours
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 16 mm 1610.16 57 3/8" x 5/8" 16 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 18 mm 1610.18 57 3/8" x 5/8" 18 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 8 jours
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 19 mm 1610.19 57 3/8" x 5/8" 19 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 20 mm 1610.20 57 3/8" x 5/8" 20 1 25,4 Télécharger 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 22 mm 1610.22 57 3/8" x 5/8" 22 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 8 jours
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 24 mm 1610.24 57 3/8" x 5/8" 24 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 25 mm 1610.25 57 3/8"x5/8" 25 1 25.4 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type taper Lock - Pour arbre ø 1" pouce (25,4 mm) - Clavetage normalisé 6,35 mm 1610.1 57 3/8"x5/8" 25.4 1 25.4 46,00 € HT 46,00 € TTC
Expédié sous 8 jours
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 28 mm 1610.28 57 3/8" x 5/8" 28 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 30 mm 1610.30 57 3/8" x 5/8" 30 1 25,4 Télécharger 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 32 mm 1610.32 57 3/8" x 5/8" 32 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 35 mm 1610.35 57 3/8" x 5/8" 35 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 38 mm 1610.38 57 3/8" x 5/8" 38 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 8 jours
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 40 mm 1610.40 57 3/8" x 5/8" 40* 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 24h
+ Panier !
Moyeu amovible 1610 - Type Taper Lock - Pour arbre ø 42 mm 1610.42 57 3/8" x 5/8" 42* 1 25,4 7,60 € HT 7,60 € TTC
Expédié sous 8 jours
+ Panier !

Description du produit

Moyeu amovible - Type 1610 - Taper Lock

Moyeu amovible - Type 1610 - Taper Lock

Montage

Bien nettoyer l’ensemble des pièces (poulie ou pignon, moyeu Taper-Lock, arbre…).
Installer le moyeu Taper-Lock de façon à ce que les alésages concordent : pour rappel, il faut associer les deux côtés borgnes du moyeu aux deux côtés avec filetage de la poulie ou du pignon.

Dégraisser l’arbre, mettre la clavette (si nécessaire) en position sur l’arbre puis installer la poulie ou le pignon avec le moyeu Taper-Lock.

Graisser légèrement les vis avant serrage. Revenir sur ce serrage après une 1ère utilisation.

Graisser aussi les alésages pour éviter tout corps étranger.
