Matière
Fonte haute résistance EN-GJL-250 UNI EN 1561
Description
Elément indispensable pour la liaison entre un arbre de transmission et un grand nombre d’organes mécaniques tels que pignon, disque, roue fonte, poulie, accouplement élastique, plateau à souder ou à boulonner .
Les moyeux sont phosphatés pour une résistance à la corrosion 200hbs.
Les usinages sont au norme H7 pour l’alésage et DIN 6885 – UNI 6604 pour les clavettes.
Contenu de la boîte
Vendu à l’unité, vis et notice incluse.
Bon à savoir
Les 2 vis sont destinées d’une part, aux deux filetages de la poulie ou du pignon et, d’autre part, aux 2 côtés borgnes du moyeu. L’ensemble se bloquera en fin de serrage.
Autrement dit, il faut associer les deux côtés borgnes du moyeu aux deux côtés avec filetage de la poulie ou du pignon.
Sur mesure
Possibilité d’alésage et/ou clavetage hors standard sur demande.
Nous transmettre un plan ou un croquis (lisible, avec cotes apparentes) au mail suivant : production@tri.fr
Nom Produit | Référence | ø D1 | Vis | Type | ø d | S | Prix | Disponibilité | Quantité | Panier |
---|---|---|---|---|---|---|---|---|---|---|
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 9 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 10 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 11 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 12 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 14 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 15 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 16 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 18 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 19 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 20 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 22 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 24 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 25 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 1" pouce (25,4 mm) - Clavetage 6,35 mm | ||||||||||
Moyeu amovible 1108 - Type Taper Lock - Pour arbre ø 28 mm |

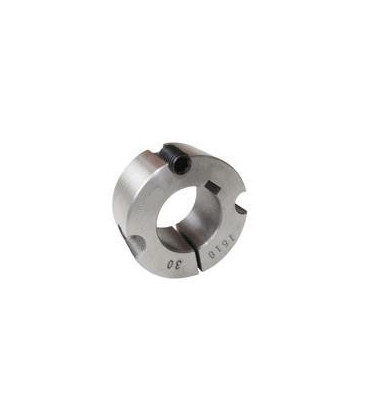

MOYEU AMOVIBLE TYPE TAPERLOCK 1108
Montage
Bien nettoyer l’ensemble des pièces (poulie ou pignon, moyeu Taper-Lock, arbre…).
Installer le moyeu Taper-Lock de façon à ce que les alésages concordent : pour rappel, il faut associer les deux côtés borgnes du moyeu aux deux côtés avec filetage de la poulie ou du pignon.
Dégraisser l’arbre, mettre la clavette (si nécessaire) en position sur l’arbre puis installer la poulie ou le pignon avec le moyeu Taper-Lock.
Graisser légèrement les vis avant serrage. Revenir sur ce serrage après une 1ère utilisation.
Graisser aussi les alésages pour éviter tout corps étranger.
